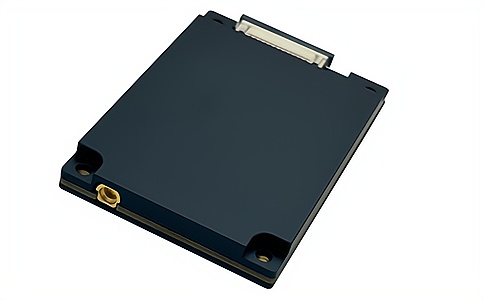

Impinj芯片打印机手持机专用RFID读写器模块UR3123

UR3123是一款高性能工业RFID读写器模块，基于IMPINJ最新E系列引擎平台（E310芯片）设计，领先支持IMPINJ Gen2X增强性能，全面支持测温/LED等各类传感电子标签。该模块专为满足高性能RFID手持设备、移动式或便携式RFID设备设计，内置正交分解式打印机专用标签定位和校准算法，可轻松应对小尺寸密集排列标签等复杂打印环境，完美满足不同结构RFID打印机对于多品类、多场景标签的全方位打印需求，广泛应用于手持终端开发、读写器开发、嵌入式系统开发等多种无线射频识别（RFID）系统。

1. 芯片与协议：基于Impinj E310芯片深度开发，支持Gen2X功能及ISO18000-6C EPC CLASS1 G2标准电子标签；

2. 频率与发射：840～960MHz可调频率，FHSS或定频发射，支持RSSI功能，抗干扰性强；

3. 射频性能：输出功率达33dBm（可调5-35dbm），外接8dBiL天线读取距离＞12m，接收灵敏度＜-75 dBm；

4. 识别效率：峰值标签询查速度＞350张/秒，缓存容量1000张@96bit EPC、750张@128bits EPC；

5. 适配特性：内置打印机专用定位校准算法，适配复杂打印环境，支持11种链路模式及3种智能盘存模式；

6. 接口配置：1路MMCX-J型天线接口，4路GPIO（2入2出），支持RS232（3.3V TTL）及RS485方向控制；

7. 供电与稳定：单+4.5V~+5.5V供电，低功耗设计，外置散热片，稳定性高，适配手持、打印机设备。

型号：UR3123；尺寸：57.5mmx37mmx6mm；重量：100g，适配手持设备、打印机等便携式设备集成。

电源电压：DC5V，极限6V；工作电流：1.5A，最大1.65A；工作湿度：< 95% @ 25 °C 无凝露；工作温度：-20 °C ~ + 55 °C；存储温度：-20 °C ~ + 85 °C，适应工业级使用环境。

GND：地；VCC：电源；GPO1：通用输出口1（3.3VTTL电平）；GPO2：通用输出口2（3.3VTTL电平）；GPI1：通用输入口1（3.3VTTL电平）；BUZZER：蜂鸣器输出，高电平有效（已驱动，可输出电流）；RXD：串行通讯数据输入端；TXD：串行通讯数据输出端；Reserved：保留；GPI2：通用输入口2（3.3VTTL电平）；EN：使能端，高电平有效（可选择内部10k电阻上拉至VCC）；RS485_CTRL：RS485方向控制。

RFID读写器模块用于高值耗材柜/药品零售柜

指令集：提供C语言指令集；Demo：提供C#、delphi、JAVA等语言演示软件及源代码；Dll库：提供C#、VB、JAVA等语言库及库说明，降低工业RFID读写器模块二次开发难度。

接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C；工作频率：840-960MHz；输出功率：5-35dbm；输出功率精度：+/- 1dB；接收灵敏度：< -75 dBm；天线连接保护：支持天线自动微调谐和天线失效检测；标签信号检测：支持信号RSSI值检测，保障天线与电子标签稳定交互。

作为专用工业RFID读写器模块，UR3123专为手持终端、RFID打印机等便携式设备打造，内置打印机专用标签定位校准算法，完美适配复杂打印场景。其稳定的射频性能、丰富的接口配置及低功耗设计，搭配外接天线的远距离识别能力，可高效处理海量电子标签，是手持设备、RFID打印机集成RFID功能的优选，适配各类电子标签识别需求。
