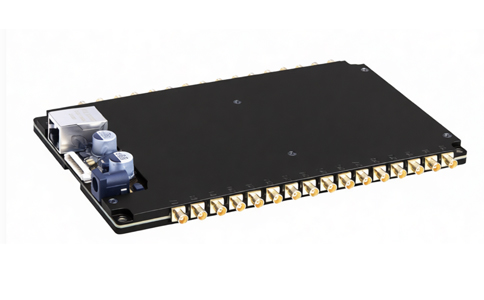

IMPINJ高性能多端口智能柜RFID超高频标签读写器UR8298

IMPINJ（英频杰）UR8298是一款高性能嵌入式UHF超高频读写器模块，基于IMPINJ E710芯片深度开发（可选E310芯片），全面契合RAIN RFID / ISO 18000-63 / EPCglobal Gen2v2标准，支持Impinj Gen2X增强性能，可完美适配测温、LED等各类传感电子标签。该读写器模块支持外接高增益天线，读取距离超20米（外接8dBi天线，标签E41），能快速处理海量电子标签，提供稳定可靠的射频识别核心，广泛应用于读写器开发、嵌入式系统开发，以及医疗耗材、试剂、工具、图书、档案等智能柜、智能货架等RFID读写器应用系统，在智能柜、资产实时监控场合可有效降低企业运营成本。

模块基于IMPINJ（英频杰）E710芯片深度开发，可选配IMPINJ E310芯片，充分释放Gen2X功能潜能，极致发挥IMPINJ（英频杰）芯片的高性能优势，实现高效、稳定的电子标签识别，为RFID应用提供强劲核心支撑。

配备32路SMA型天线接口，每路天线可单独配置输出功率，支持天线自动微调谐和天线失效检测，搭配外接高增益天线可实现超20米读取距离，适配多场景天线部署，大幅提升智能柜、资产监控等场景的识别覆盖范围与效率，减少天线部署成本。

工作频段覆盖860–960MHz，可按FCC/ETSI/日本等区域规范软件可调；采用广谱跳频（FHSS）或定频发射方式工作，支持RSSI信号检测功能；输出功率可达35dBm，且功率可调，精度达+/-1dB；电子标签询查速度高达1000张/秒，支持EPC和TID两种防冲突模式，配备1000张标签（@96bit EPC）缓存区。

提供11种不同链路模式，可根据不同环境需求灵活选择；三种智能盘存模式，精准适配从高密度快速读取到远距离弱信号捕捉的各类复杂场景，同时支持应答模式和自动实时询查模式，适配智能柜、资产实时监控等多样化应用需求。

采用外置散热片空气冷却散热设计，稳定性极强，可适应复杂工作环境；支持双路供电，配备2*6.4mm DC电源插座（9~24V）以及15PIN线对板连接器（4.5~5.5V）供电，适配不同供电场景；支持串行通讯（3.3V TTL电平）和RJ45网络接口（10/100以太网），便捷实现数据传输与设备联动。

型号：UR8298；尺寸：167mm x 115mm x 17.7mm；重量：284g。

电源电压：电源一DC5V（极限6V），电源二DC9V（极限26V）；工作电流：0.1-3A；工作湿度：< 95% @ 25 °C，无凝露；工作温度：-20 °C ~ +55 °C；存储温度：-20 °C ~ +85 °C。

IMPINJ高性能多端口智能柜RFID超高频标签读写器UR8298用于智能档案柜

网络接口：10/100以太网RJ45；接口引脚功能：1-2脚为GND（地），3-4脚为VCC（电源），5脚GPO1（通用输出口，3.3V TTL电平），6脚GPO2（通用输出口），7脚GPI1（通用输入口，3.3V TTL电平），8脚BUZZER（高电平有效蜂鸣器输出，已驱动，可输出电流>50mA），9脚RXD（串行通讯数据输入端），10脚TXD（串行通讯数据输出端），11-12脚USB-DM、USB-DP（仅供测试），13脚GPI2（通用输入口，3.3V TTL电平），14脚EN（使能端，高电平有效，内部通过10K电阻上拉至VCC），15脚RS485_CTRL（RS-485方向控制）。

指令集：提供C语言指令集；Demo支持：提供C#、安卓、JAVA等语言演示软件及源代码；Dll库：提供C#、JAVA等语言库及库说明；固件升级：支持个性化固件升级，便捷适配二次开发需求，降低开发成本。

接口协议：全面兼容RAIN RFID / ISO 18000-63 / EPCglobal Gen2v2；工作频率：865–868MHz、902–928MHz、915–921MHz等（按区域规范调整）；输出功率：5-35dBm；输出功率精度：+/- 1dB；接收灵敏度：< -88 dBm；天线连接保护：支持天线自动微调谐和天线失效检测；标签信号检测：支持信号RSSI值检测，精准掌握电子标签识别状态。

依托IMPINJ（英频杰）芯片的高性能和32路天线的高扩展性，UR8298读写器模块广泛应用于各类智能柜（医疗耗材柜、试剂柜、工具柜、图书档案柜）、智能货架、嵌入式系统开发、读写器设备开发、资产实时监控等场景，可大幅提升识别效率，减少人力投入，有效降低企业运营与管理成本，为RFID物联网应用提供核心硬件支撑。
