方案背景
近年来,我国假冒部队号牌车辆进行违法犯罪的情况比较突出,假冒部队号牌车辆涉及的交通事故也时有发生。据广东省高速公路有限公司方面称,涉嫌假冒营运军车冲卡、逃费行为在社会上产生了非常恶劣的影响,也严重损害了人民军队的良好形象。据介绍,几乎所有的涉嫌假冒营运军车都超载超限,并因其悬挂的假冒车牌,一般情况下交警和路政执法人员不能对其查处,往往比一般车辆更加疯狂地超载超限,对高速公路路面造成了毁灭性的损坏,由此也造成了大量恶性交通事故。省高速公路有限公司方面称,根据估算,2006年全省仅高速公路涉嫌假冒营运军车的逃费额就超过1亿元。

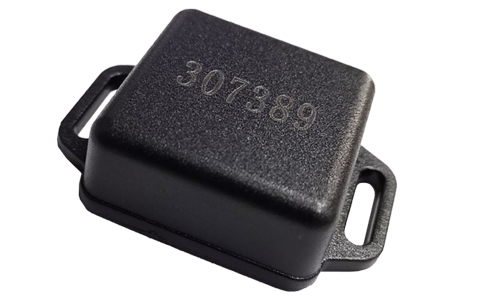

RFID有源(2.45GHz)电子标签WT5235,采用低功耗设计,通讯速率250Kb/s、1Mb/s、2Mb/s可选,识别标的物速度可达 200公里 / 小时,具备200张/秒的防冲突能力;外壳采用超声波焊接优质防腐耐磨ABS工程塑料,外部激光雕刻标签ID号,内部采用高能纽扣电池,工作功率为微瓦级,可调整发射频次,使用寿命可达5年。电子标签与配套的读写器进行通讯时,使用特殊通讯协议,对设备的合法性进行校验,为防数据破解而研发了缜密的加密算法,确保通讯过程数据安全。适用于资产管理定位监控、仓储进出管理、电力、燃气管道设备巡检、建材管理、托盘跟踪、智能制造及车辆管理等物联网数据采集场合。。
因此,严厉打击套牌(假牌)的军用车辆上路的违法行为已刻不容缓。
发展趋势
随着市场经济的发展和军队体制编制的调整,目前的军车号牌管理与从严治军的要求和军队建设发展的需要已不相适应。解放军总后勤部军事交通运输部于2004年12月1日起全军统一更换军车号牌。新军号牌内嵌了RFID非接触式防伪及信息射频卡,输入了车辆的基本参数信息,可用MT5000手持识别器鉴别真伪,检查军车号牌的使用管理情况;号牌背面压印了特殊的防伪花纹,强化了防伪措施。
虽然新号牌在防伪技术上有了很大突破,但军车号牌内的RFID射频卡工作频率相对较低,识别距离近。稽查人员必须在停车状态下才能进行车辆检查,对于流动的车辆无法进行远距离的车牌真伪识别,增加了军车稽查的工作量,在技术上具有局限性,因此无法全面彻底地打击套牌假冒军车。基于RFID射频识别技术的军车智能防伪管理系统,可有效地解决以上问题,为军车贴上RFID防伪电子标签。该系统使用无线射频技术对经过各卡口的军车、军、警车辆进行高准确率、高可靠性、全自动的身份识别,有利于提高公安交管部门工作效率、提升科学管理水平、改善综合防控能力的功能。
方案概述
基于RFID射频识别技术的军车智能防伪管理系统利用RFID电子标签的特性和数字防伪技术,将信息加密储存,最大限度地实现了信息的保密性与唯一性,并可进行远距离自动识别,能彻底实现车辆证牌的防伪并提高军用车辆管理的信息化水平。系统采用了高科技信息化的管理手段,增强了军车的防伪和信息管理功能,加大了检查监督力度,提高了管理工作效率。该系统的实现对遏制假冒军车提供了可靠的技术手段。
RFID军车行驶证和RFID电子标签阅读器UR6258之间进行非接触式信息通信,RFID军车行驶证向RFID电子阅读器发送自身信息(如ID号等),RFID电子阅读器接受这些信息并进行解码,通过计算机网络传输给后台计算机系统进行处理,并将信息处理结果反馈到RFID电子标签阅读器。整个过程快速高效,大大减少了人工操作环节。
系统结构
该系统由四部分组成:
RFID有源(2.45GHz)高性能定位激活器WRD110,主要用于激活有源电子标签并有RSSI数据,定位精度可达10cm,内置2路激活天线,激活半径最远达到7m,最快激活标的物速度可达最大400 公里 / 小时,能同时激活500个以上电子标签,采用波长2500m频段可轻松穿越人体和墙体。采用PC工程塑料封装,吸顶安装方式,外型美观。广泛应用于学校、医院、养老院、旅游场所、监狱、工矿企业等的人员定位、进出判断等系统。。
yle="line-height: 2em;"> (1) 军车行驶证即军车、警车辆上的射频识别卡。RFID军车行驶证的发行是在全军范围内统一发行RFID军车行驶证替代旧的纸张行驶证,能实现军车的智能防伪。
(2) 出入路口、关卡口的固定识别读写器。实现通行固定路口和关卡的车辆的稽查。固定读卡器UR5206获得军车信息可通过GPRS传送到信息中心查看是否为黑名单车辆,如果是则报警。如果在固定读卡器没有获得该军车信息,则向关卡人员和信息中心发警报,实施拦截。
(3) 稽查车上的移动识别读写器或稽查人员MT5000手持式读写器,功能同固定读卡器,但可实现流动稽查。
(4) 公安局信息中心的控制中心,对稽查人员和车辆进行全面调控,存储全部的稽查信息。
系统设计
(1) 发放RFID军车行驶证。为每辆军车建立一张RFID军车行驶证,RFID军车行驶证中记录军用车辆的基本信息(如车主姓名、车牌、车型、大架号、发动机号、所属部队、联系电话等),每辆军用车唯一持有一张RFID行驶证。RFID电子标签的军车行驶证具有唯一的lD号码,无法仿制、无法修改,只有军队车辆管理部门的专用读写器才能对RFID军车行驶证进行加、解密读写,防止车辆信息的泄漏。
(2) 自动远距离稽查。稽查人员通过RFID手持机来或用在路边的RFID电子标签阅读器实现军车在行驶中远距离接受稽查,其最大识别间距离可达到6米。当军车远距离通过RFID电子标签阅读器时,RFID电子标签阅读器即可识别车辆的真伪,避免了指挥车辆减速、停车、近距离扫描稽查所带来的繁琐。
(3) 联网全面覆盖稽查。通过无线网建立数据共享,实时跨军区稽查RFID军车自动防伪系统可将军车号牌管理信息系统接入全军310网,采用军区、省军区、军分区三级网络数据管理。每级数据管理中心都实现无线数据接入,使RFID电子标签阅读器可通过无线网络轻松访问各级数据管理机,稽查人员可利用网络实现全军范围内跨军区联合稽查,全面打击假套牌军车。
RFID有源(2.45GHz)双频电子标签WT2867,可集成有源2.45GHz、低频125KHz、高频13.56MHz(可复选)芯片,采用低功耗设计,通讯速率1Mb/s,识别距离可达100米(可调),识别标的物速度可达 200公里 / 小时,具备200张/秒的防冲突能力;外壳采用标准卡尺寸,超声波焊接优质防腐耐磨ABS工程塑料,外部激光雕刻标签ID号。电子标签与配套的读写器进行通讯时,使用特殊通讯协议,对设备的合法性进行校验,为防数据破解而研发了缜密的加密算法,确保通讯过程数据安全。适用于学生出入校园平安短信系统、特殊行业及企事业单位人员实时跟踪与定位系统、企事业单位人员出入开放式自动考勤系统、重要会议和活动的人员签到与安全管理系统、资产管理定位监控、仓储进出管理等物联网数据采集场合。。
系统功能
该系统具有如下功能:
1. 军车行驶证管理
具有行驶证的发放,查询、回收、吊销、挂失、统计分析、打印等功能。行驶证的管理需要严格统一受理。实现严格的一证对一车,真实记录军车、警车的车牌号、购车年代,上牌时间,所属公司,车辆型号,车主姓名、住址、电话、身份证号、驾驶证号、违章记录,车辆照片等信息。
2. 稽查管理
(1)动态显示
所有出入路口、关卡口的军车和军警车辆的车牌号、出城时间、入城时间等信息可以通过网络实时的汇总到控制中心,动态显示在屏幕上,同时保存到信息中心数据库。
(2)查询
可以输入车牌号查询出、入城记录,也可以输入识别站号码查询某公安卡口某段时间内的出、入城车流情况(查询功能可根据需要增加)。还可以把需要统计的公安卡口的车流量情况通过图表的方式直观的显示出来。
(3)稽查
流动稽查人员利用RFID超高频手持机对可疑冒牌军车辆进行稽查,即可获得该车信息,如不返回正确军车信息,则提示报警;安装在路口和关卡的稽查车电子标签读卡器对路过车辆实施远距离的车检,如不返回车辆信息则报警,流动稽查人员可对该车辆进行拦截和详细检查。

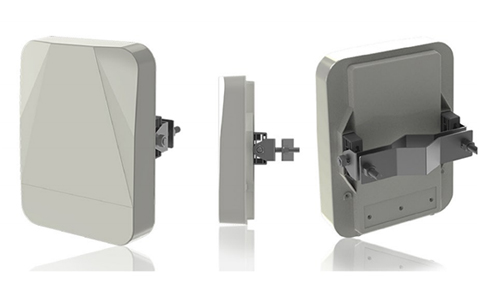

RFID有源(2.45GHz)远距离读写器WR2239,采用高性能高通9531无线方案,识别距离可达300米,64MB大缓存可以同时接入不低于500个电子标签,满足高密度接入的需求;采用工业级600M 主频的MIPS硬件架构,高稳定性,高在线率;采用4G全网通模块,方便野外应用。广泛应用于车辆管理、电瓶车防盗管理、平安校园学生管理、资产管理、智慧小区及动物管理等多种无线射频识别(RFID)系统。。
3. 发送拦截信息
如可疑车辆继续前行则稽查人员可向信息中心传递拦截,由信息中心向个路口发出全面拦截信息。只要在控制中心的黑名单中输入相关车牌号并点击“发送黑名单”,就可以通过网络及时的把非法车辆的黑名单传送到各识别站,当黑名单中的车辆经过识别站时,识别站可以通过声音、灯光等方式报警,提醒有关人员抓捕。
